Torno CNC
BR 570
Cada giro, uma nova possibilidade.
Conheça o fuso, a torre, o barramento e os recursos deste torno CNC.
Torneamento com
controle em cada etapa.
O BR 570 combina barramento inclinado a 30°, torre servo de 12 posições e fuso de até 4.200 rpm. As especificações desta página correspondem à variante BR570-750. A equipe New Way ajuda a conferir a configuração para o material, o diâmetro e o comprimento da sua peça.
- Torneamento CNC de precisão em produção contínua
11 kWMotor recomendado do fuso
830 mmCurso limite do eixo Z
12 posiçõesTorre servo
Veja de todos os lados.
Arraste em qualquer direção para ver os lados, o topo e a base. Use dois dedos para aproximar ou escolha uma vista abaixo.
Preparando o giro livre…
Arraste em qualquer direção · Dois dedos para zoomReconstrução visual de estúdio baseada em referências fotográficas. Componentes sem registro de todos os ângulos, incluindo áreas inferiores, são aproximados. As fotos e a ficha técnica abaixo apresentam as referências do equipamento.
Perto de cada detalhe.

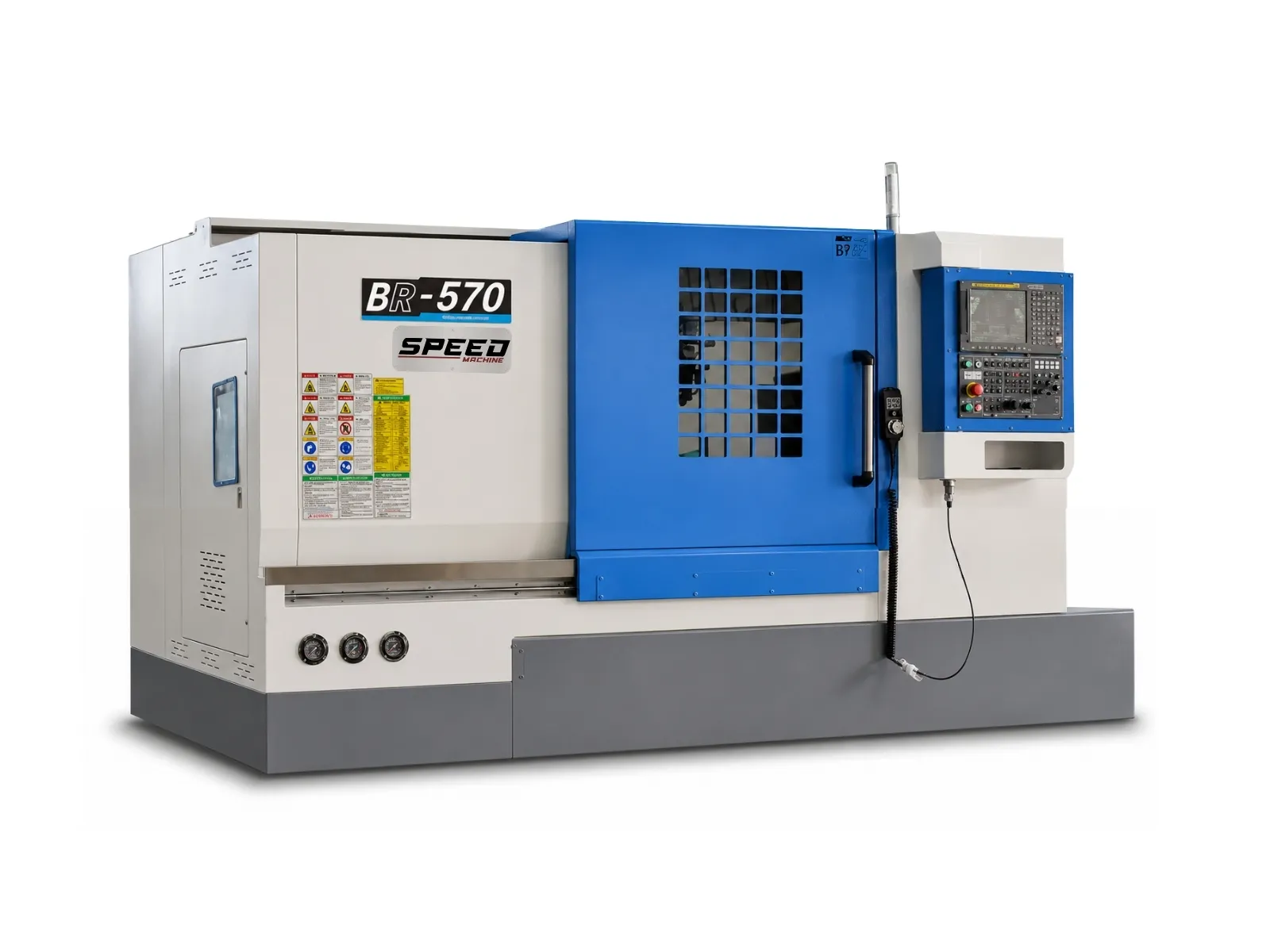

Fotos da máquina e registros de seus componentes. Toque para ampliar.

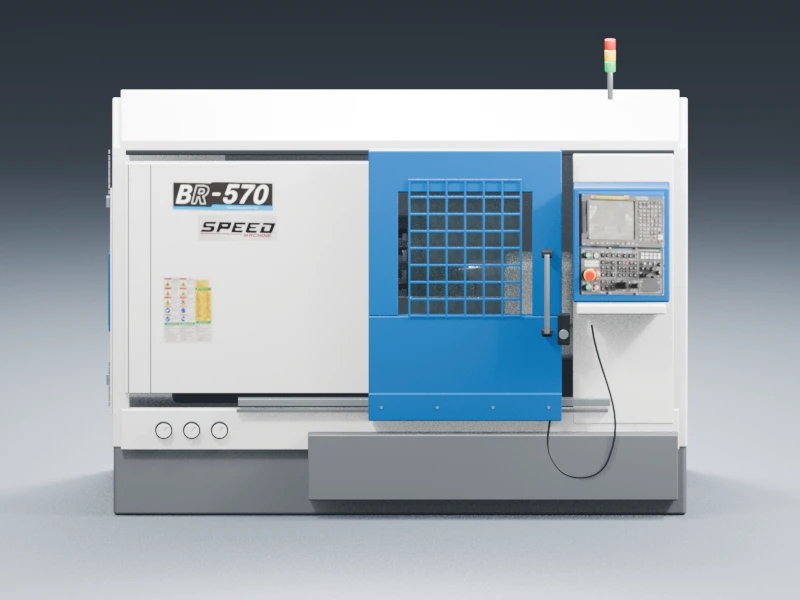

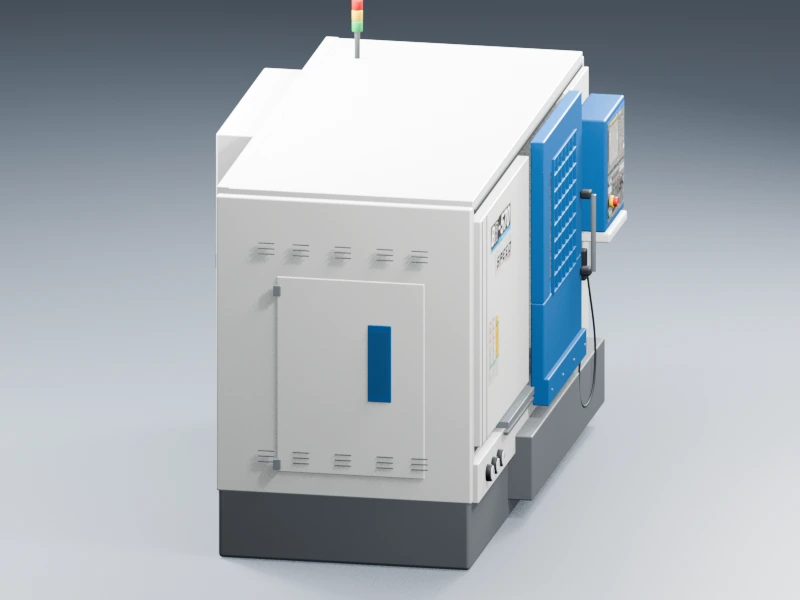

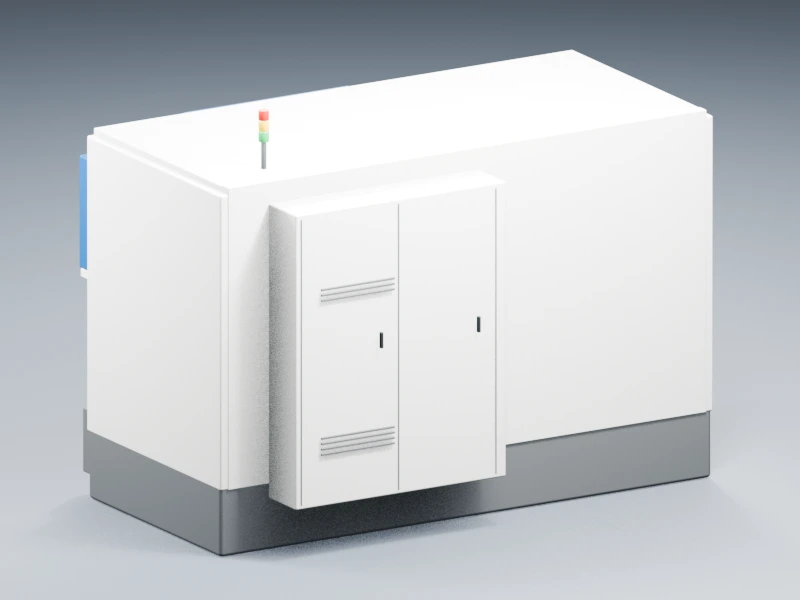

Vistas da reconstrução 3D
Ficha técnica.
| Variante de referência dos dados confirmados | BR570-750 (coluna BR570-750/1000 sob consulta) |
|---|---|
| Diâmetro máximo de torneamento sobre o barramento | Φ560 mm |
| Diâmetro máximo de usinagem | Φ470 mm |
| Diâmetro máximo de usinagem sobre o porta-ferramenta | Φ330 mm |
| Comprimento máximo de processamento | 720 mm |
| Forma da cabeça do fuso (castanha opcional) | A2-6 (8") |
| Potência recomendada do motor do fuso | 11 kW |
| Velocidade máxima do fuso | 4.200 rpm |
| Diâmetro do furo do fuso | 66 mm |
| Diâmetro da barra | 52 mm |
| Precisão de posicionamento eixo X/Z | ±0,006 mm |
| Repetição de posicionamento eixo X/Z | ±0,004 mm |
| Especificações do fuso eixo X | 3210 |
| Especificações do fuso eixo Z | 4010 |
| Curso limite eixo X | 260 mm |
| Curso limite eixo Z | 830 mm |
| Torque recomendado motor eixo X/Z | 11 N·m / 11 N·m |
| Especificações da guia linear eixo X/Z | 45 / 45 |
| Modo de conexão eixo X/Z | Direto |
| Torre | Torre servo, 12 ferramentas |
| Altura do centro da torre recomendada | 100 mm |
| Diâmetro do soquete | 80 mm |
| Curso máximo do cabeçote móvel | 750 mm |
| Furo cônico da manga do cabeçote móvel | MT5 (MT5#) |
| Tipo e inclinação do barramento | Integrado / 30° |
Dados da New Way Máquinas, consultados em 20/10/2026. Dados do BR570-750; outras variantes sob consulta. Comando, tensão e opcionais devem ser confirmados na proposta técnica.
Recursos e itens de série
- Barramento integrado com inclinação de 30°
- Torre servo com 12 posições para troca de ferramentas
- Velocidade máxima do fuso de 4.200 rpm com motor recomendado de 11 kW
- Precisão de posicionamento de ±0,006 mm e repetição de ±0,004 mm nos eixos X/Z
- Cabeçote móvel com curso máximo de 750 mm e furo cônico MT5
- Garantia de 1 ano para peças e componentes
- Consulte nossa equipe para confirmar os demais itens de série desta configuração
Configuração e acessórios
- Castanha (opcional): A2-6 (8"), conforme especificação técnica
- Variante BR570-750/1000: consulte nossa equipe comercial para confirmar parâmetros específicos dessa versão
Antes de definir a configuração
- Informe material, dimensões, lotes e acabamento desejado para suas peças.
- Confirme o comando, os acessórios e a tensão da unidade fornecida.
- Valide com a equipe técnica os parâmetros para sua aplicação.
