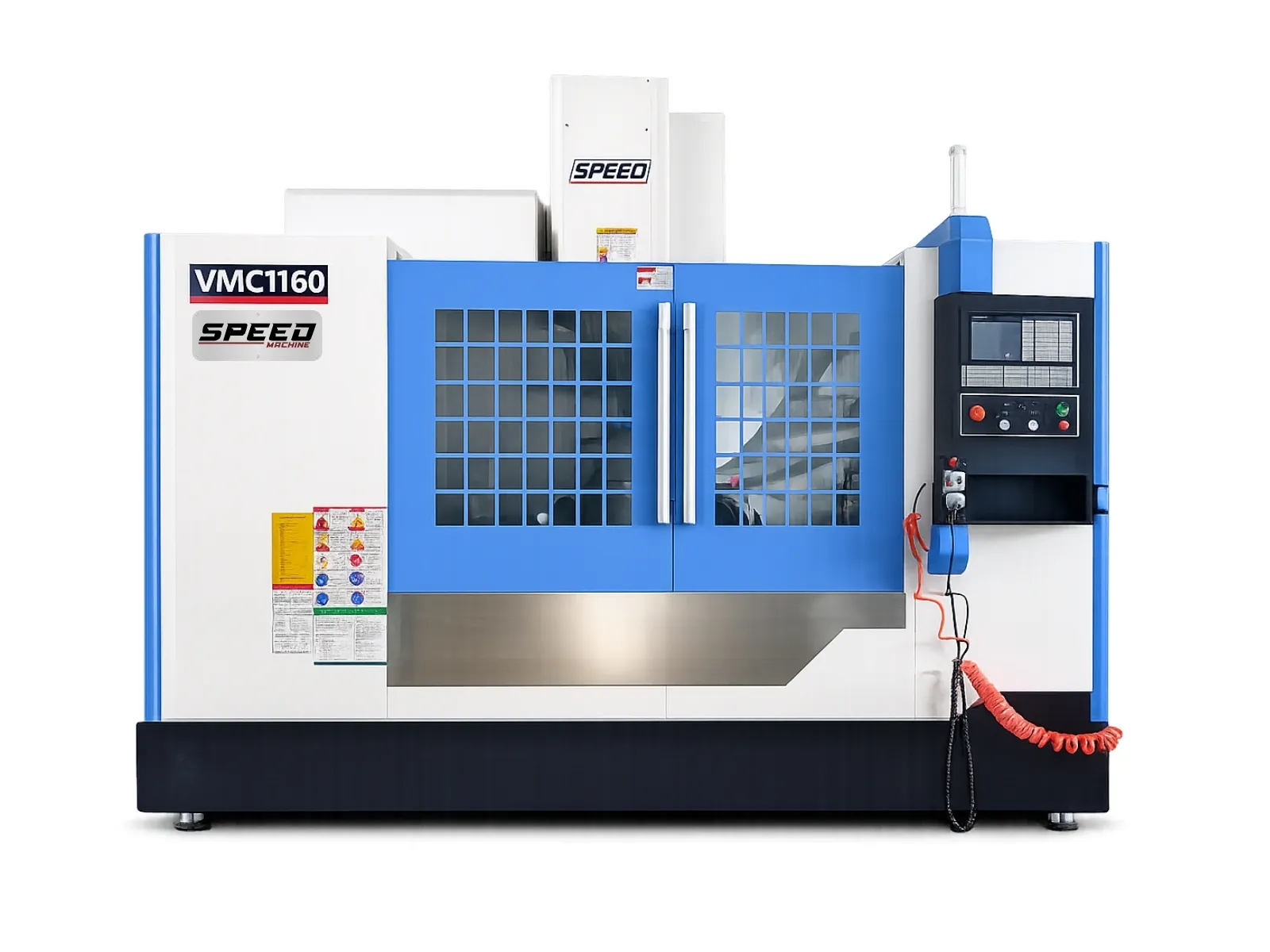

Centro de usinagem CNC
VMC 1160
Precisão para transformar sua produção.
Role para conhecer a área de trabalho, o fuso, a troca de ferramentas e o comando.
Da ferramenta à peça.
Tudo no mesmo ciclo.
Centro de usinagem vertical com mesa de 1200 × 600 mm, magazine de 24 ferramentas e fuso BT40. A estrutura fechada reúne os recursos de usinagem, troca de ferramentas e apoio à operação em uma única máquina. A configuração de comando e os opcionais são definidos com a equipe técnica.
- Usinagem de peças médias e grandes
- Setups robustos e ciclos longos de produção
800 kgCarga máxima da mesa
11 kWMotor principal
BT40Cone do fuso
Veja de todos os lados.
Arraste em qualquer direção para ver os lados, o topo e a base. Use dois dedos para aproximar ou escolha uma vista abaixo.
Preparando o giro livre…
Arraste em qualquer direção · Dois dedos para zoomReconstrução visual de estúdio baseada em referências fotográficas. Componentes sem registro de todos os ângulos, incluindo áreas inferiores, são aproximados. As fotos e a ficha técnica abaixo apresentam as referências do equipamento.
Perto de cada detalhe.
Fotos da máquina e registros de seus componentes. Toque para ampliar.
Ficha técnica.

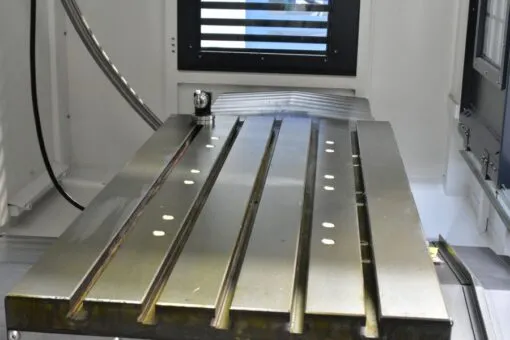

| Tamanho da mesa | 1200 × 600 mm |
|---|---|
| Curso do eixo X | 1100 mm |
| Curso do eixo Y | 600 mm |
| Curso do eixo Z | 600 mm |
| Carga máxima da mesa de trabalho | 800 kg |
| Slot T (número-largura-passo) | 5-18x120 |
| Velocidade máxima do fuso | 10.000 rpm (opcional: 12.000 rpm) |
| Cone do fuso | BT40 |
| Potência do motor principal | 11 kW |
| Velocidade de deslocamento rápido X/Y/Z | 24 / 24 / 20 m/min |
| Velocidade de avanço de corte | 1 – 10.000 mm/min |
| Tipo de trilho guia | Guia linear (rolos nos 3 eixos) |
| Distância do eixo do fuso à superfície da coluna | 650 mm |
| Precisão de posicionamento | ±0,0075 mm |
| Repetibilidade de posicionamento | ±0,005 mm |
| Magazine de ferramentas | 24 ferramentas |
| Peso máximo da ferramenta | 8 kg |
| Peso da máquina | 6.800 kg |
| Dimensão geral (C×L×A) | 3130 × 2450 × 2800 mm |
Dados da New Way Máquinas, consultados em 20/10/2026. Comando, tensão e opcionais devem ser confirmados na proposta técnica.
Recursos e itens de série
- Sistema de comando CNC configurável conforme a versão contratada (GSK / SIEMENS / FANUC / MITSUBISHI)

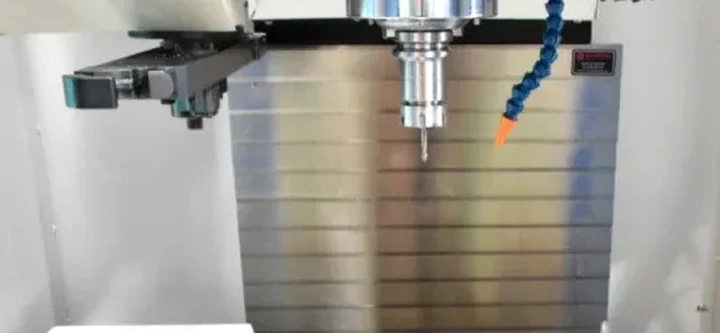

- Fuso cônico BT40
- Velocidade do eixo: 10.000 rpm + resfriador de óleo + saída central de água

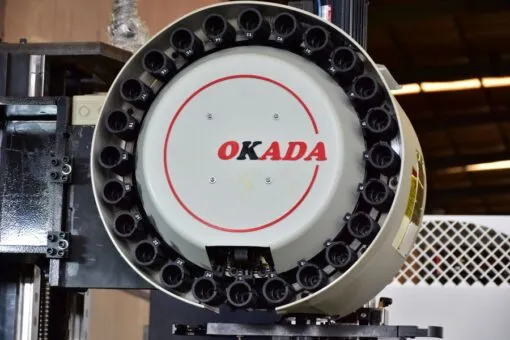

- Carregador de ferramenta tipo disco 24T com braço (ATC)
- Motor principal 11 kW
- Sistema automático de lubrificação
- Sistema de resfriamento de peças e sistema de sopro de peças
- Sistema de iluminação e luz indicadora de 3 cores
- Totalmente fechado com proteção telescópica para trilhos guia e parafusos de avanço
- Guia linear de rolos de 3 eixos e parafuso de esferas de 3 eixos
- Pistola de limpeza de ar, tanque de água e caixa de cavacos
- Gerador de pulsos manual (MPG) e almofadas/parafusos de nivelamento

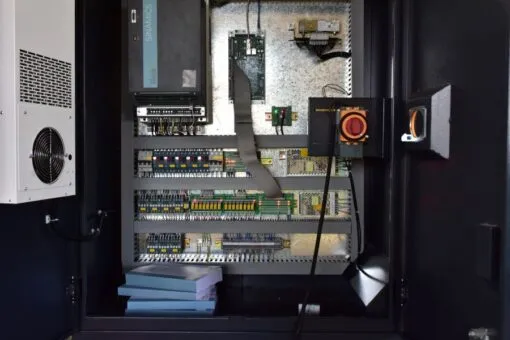

- Alimentação elétrica: 220V / 3Ph / 50Hz e trocador de calor de gabinete elétrico
- Transportador automático de cavacos
- Garantia de 1 ano para peças e componentes
Configuração e acessórios
- Velocidade máxima do fuso de 12.000 rpm (opcional conforme ficha técnica)

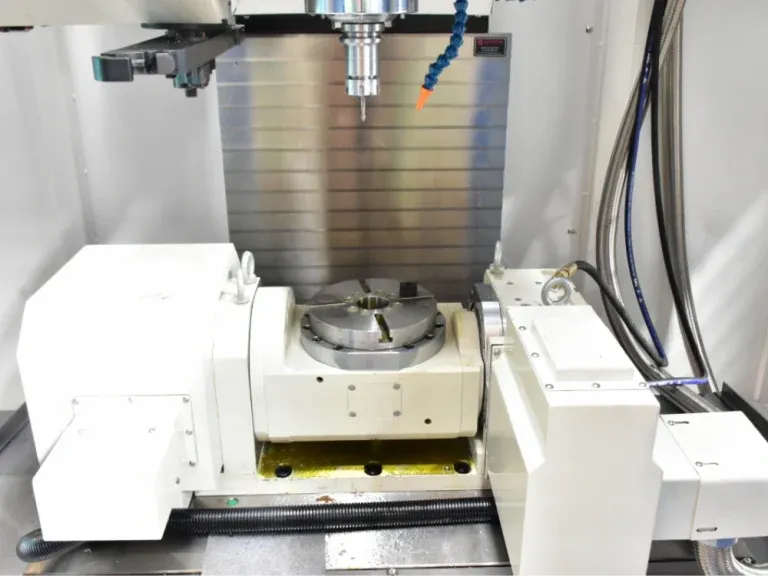

- Mesa rotativa / 4º eixo (registrado nas fotos do equipamento; disponibilidade e configuração sob consulta)
Antes de definir a configuração
- Informe material, dimensões, lotes e acabamento desejado para suas peças.
- Confirme o comando, os acessórios e a tensão da unidade fornecida.
- Valide com a equipe técnica os parâmetros para sua aplicação.
