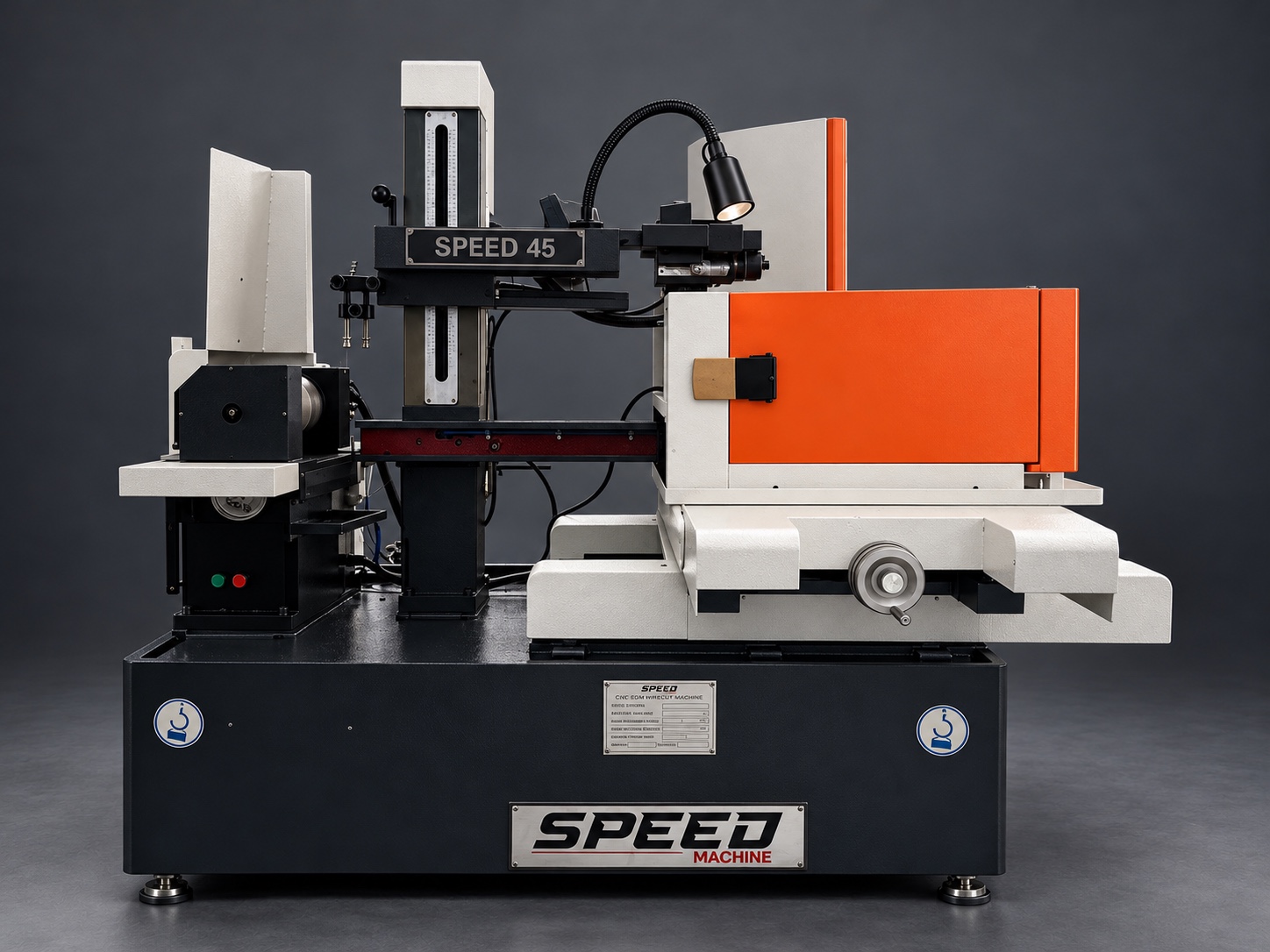

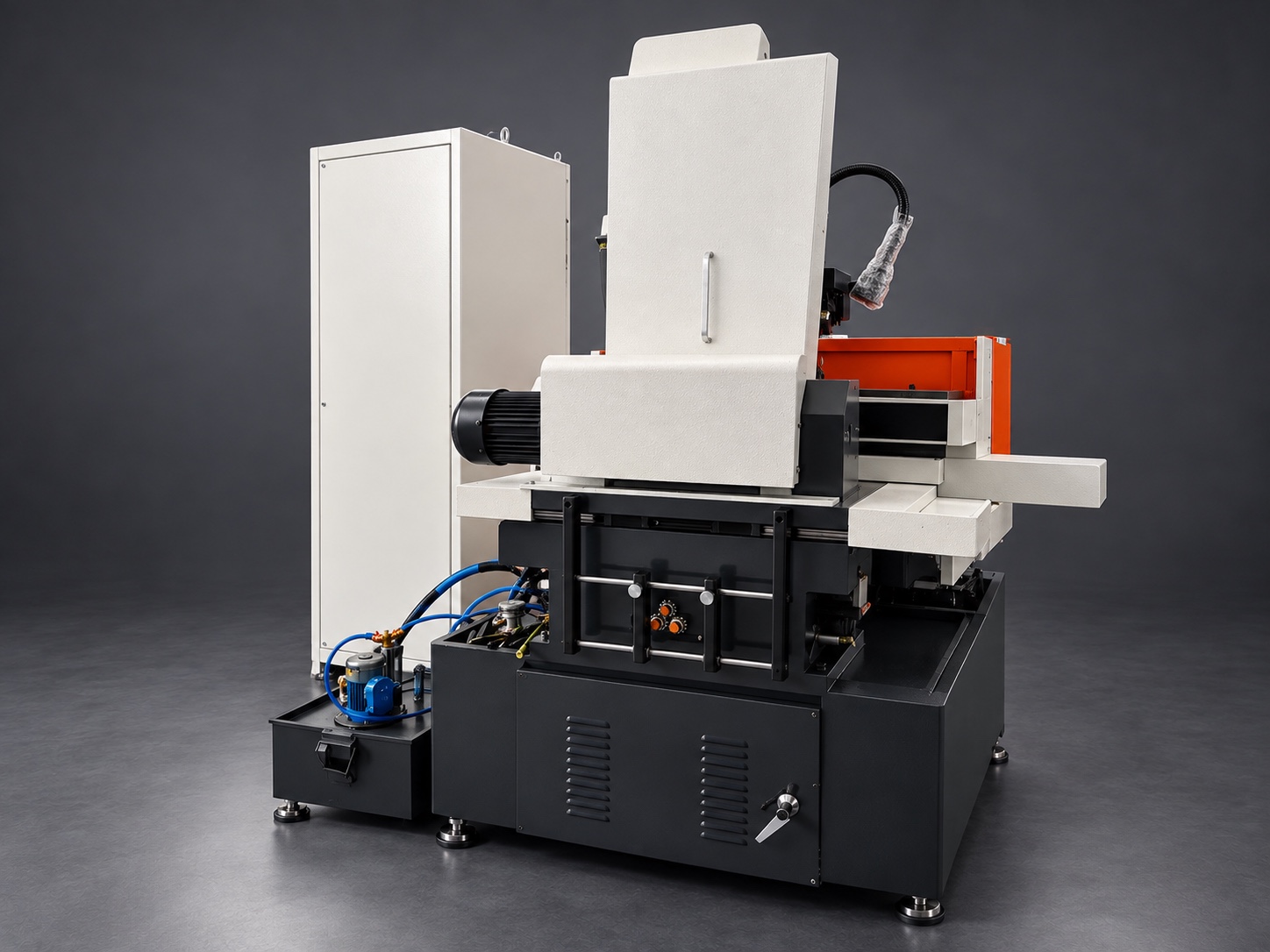

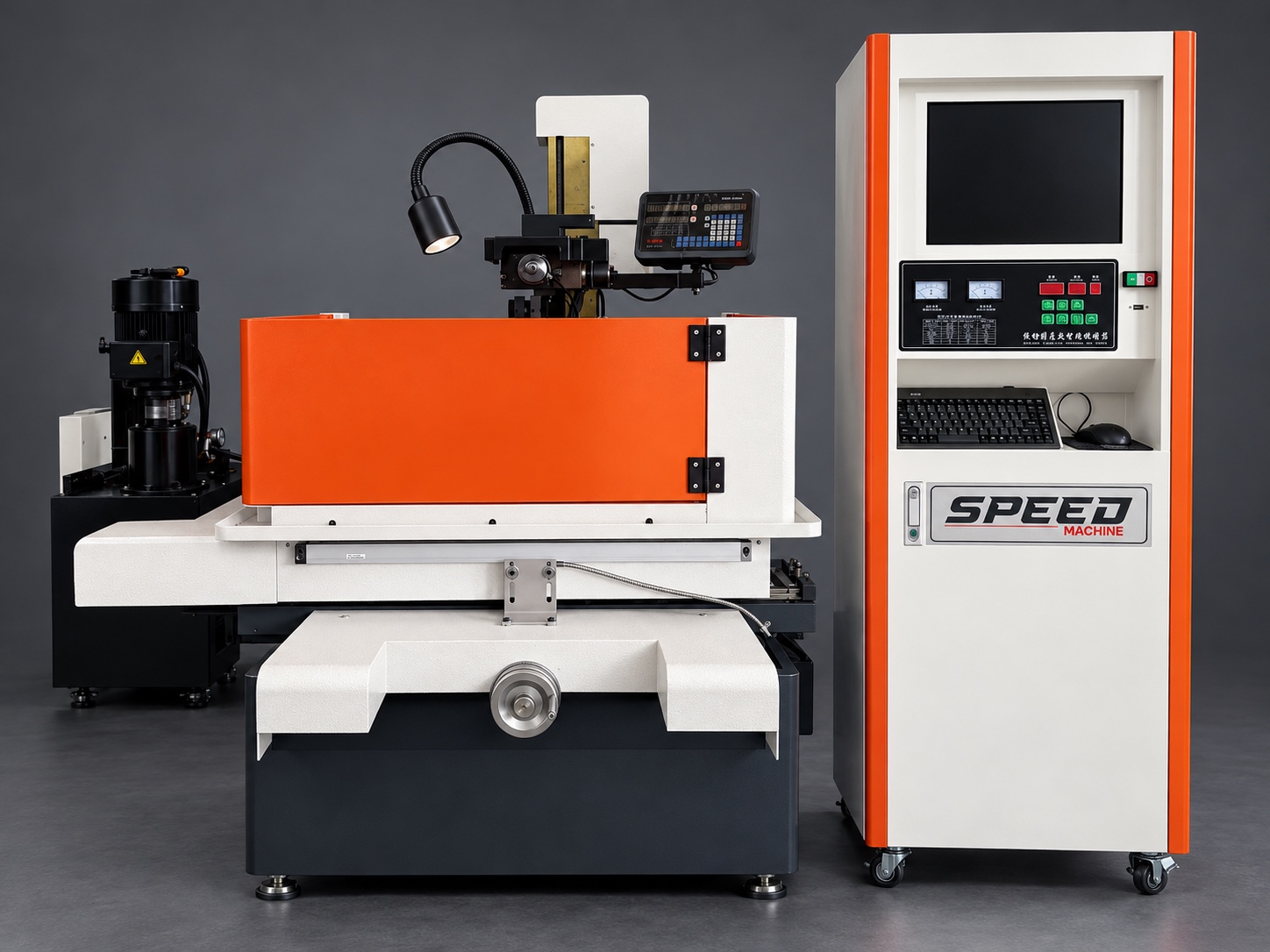

Eletroerosão a Fio Speed 45
Máquina de eletroerosão a fio projetada para oferecer facilidade operacional e flexibilidade de aplicação em seu parque industrial. Construção sólida e componentes selecionados garantem desempenho consistente no uso diário, atendendo operações que necessitam qualidade dimensional e cortes bem definidos.
- Tamanho da mesa de trabalho
- 810 × 570 mm
- Curso da mesa X*Y
- 450 × 550 mm
- Espessura máxima de corte
- 400 mm
- Precisão / Exatidão
- ±0,02 mm
- Diâmetro do fio de molibdênio
- 0,1 – 0,2 mm
- Potência
- 1,5 kW
Aplicações
Onde a Speed 45 é utilizada
- Moldes
- Matrizes
- Peças técnicas
- Metais especiais
Benefícios
Por que escolher a Speed 45

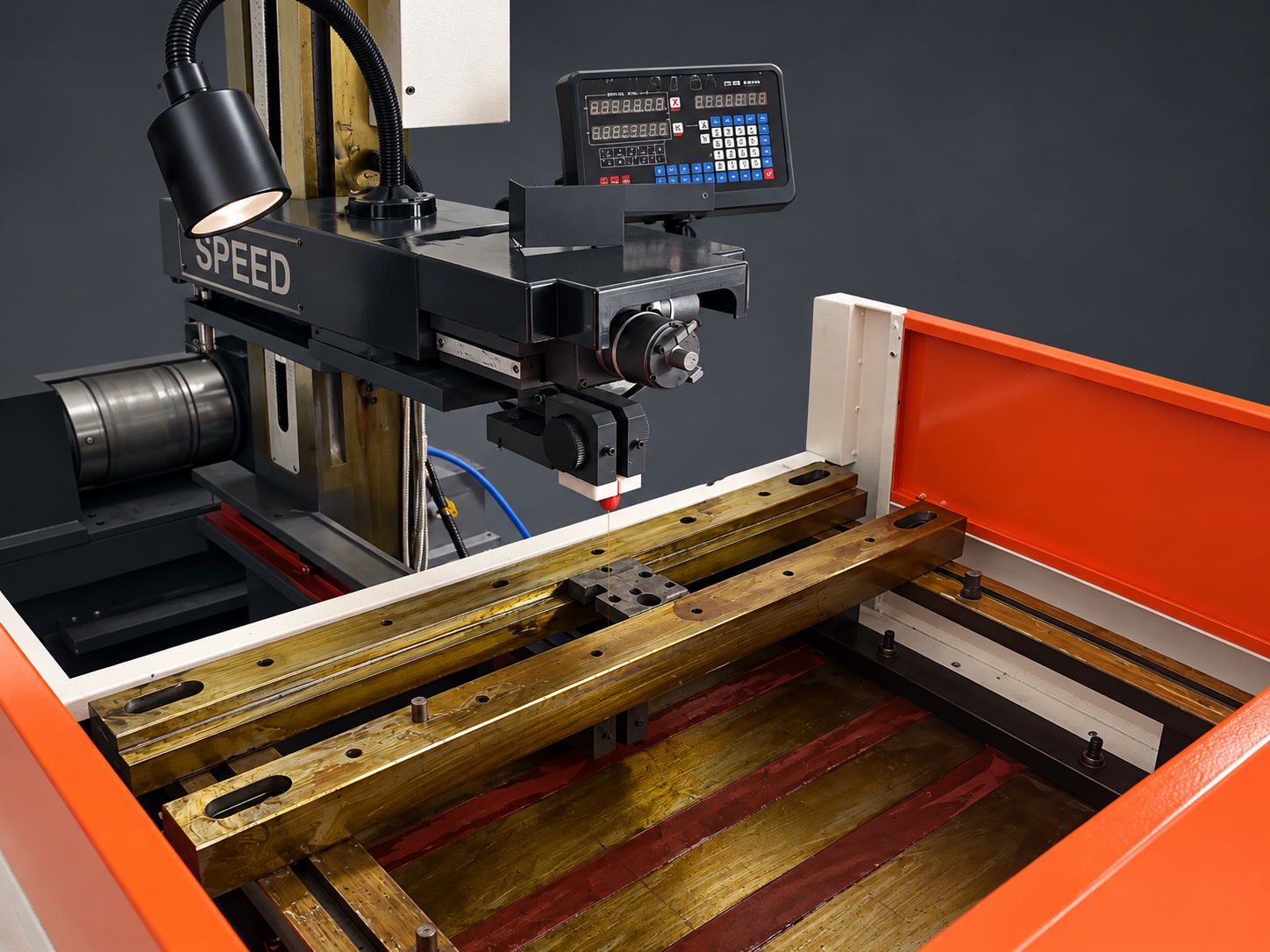

Guia linear de precisão
Guias lineares nos eixos X e Y, prevenindo a frouxidão unilateral do fio de molibdênio.
Controle de 4 eixos
Controle XYUV para peças cônicas complexas, com monitoramento em tempo real.
Tensionamento automático do fio
Ajuste automático do aperto do fio de molibdênio, mantendo tensão constante no corte.
Lubrificação e refrigeração automáticas
Bomba de óleo lubrificante com temporização programável e bomba de refrigerante com tanque integrado.
Especificações técnicas
Tabela completa de especificações
Confira as principais especificações técnicas da Speed 45.
| Curso da mesa de trabalho X*Y | 450 × 550 mm |
|---|---|
| Curso U*V | 60 × 60 mm |
| Tamanho da mesa de trabalho | 810 × 570 mm |
| Curso Z | 500 mm |
| Espessura máxima de corte | 400 mm |
| Conicidade máxima | ±6° / 80 mm |
| Velocidade de corte | 140 mm²/min |
| Precisão / Exatidão | ±0,02 mm |
| Precisão de posicionamento | ±0,02 mm |
| Melhor rugosidade de superfície (corte único) | 2,5 μm |
| Modo de condução | Servo motor |
| Tipo de guia | Guias lineares |
| Carga máxima | 500 kg |
| Diâmetro do fio de molibdênio | 0,1 – 0,2 mm |
| Potência | 1,5 kW |
| Corrente máxima de processamento | 10 A |
| Tensão | De acordo com a voltagem local do cliente |
| Dimensões (C×L×A) | 1600 × 1170 × 1600 mm |
| Peso | 1.400 kg |
Configuração de fábrica
Características técnicas e itens inclusos
Itens que acompanham a Speed 45 conforme documentação técnica oficial.
Configuração de fábrica
- Corpo de areia de resina espessada
- Parafusos de esferas X, Y (grau P3)
- Guia linear do eixo X, Y
- Guia linear de transporte de arame
- Motores de passo X, Y, U, V
- Motor do tambor de arame
- Leitura digital do eixo XY (DRO)
- Tensor automático de fio
- Bomba de óleo lubrificante automática
- Bomba de refrigerante com tanque integrado
- Interruptor de fim de curso
- Controlador multi-corte semi inteligente, com computador de controle industrial
- Tela LCD colorida de 15", mouse e teclado
- Software com importação DXF, DAT, DFT, DWG, DWS, DWT
- Controle de 4 eixos (XYUV) para peças cônicas complexas
- Compensação de folga e de grade em tempo real
Itens inclusos
- Máquina principal

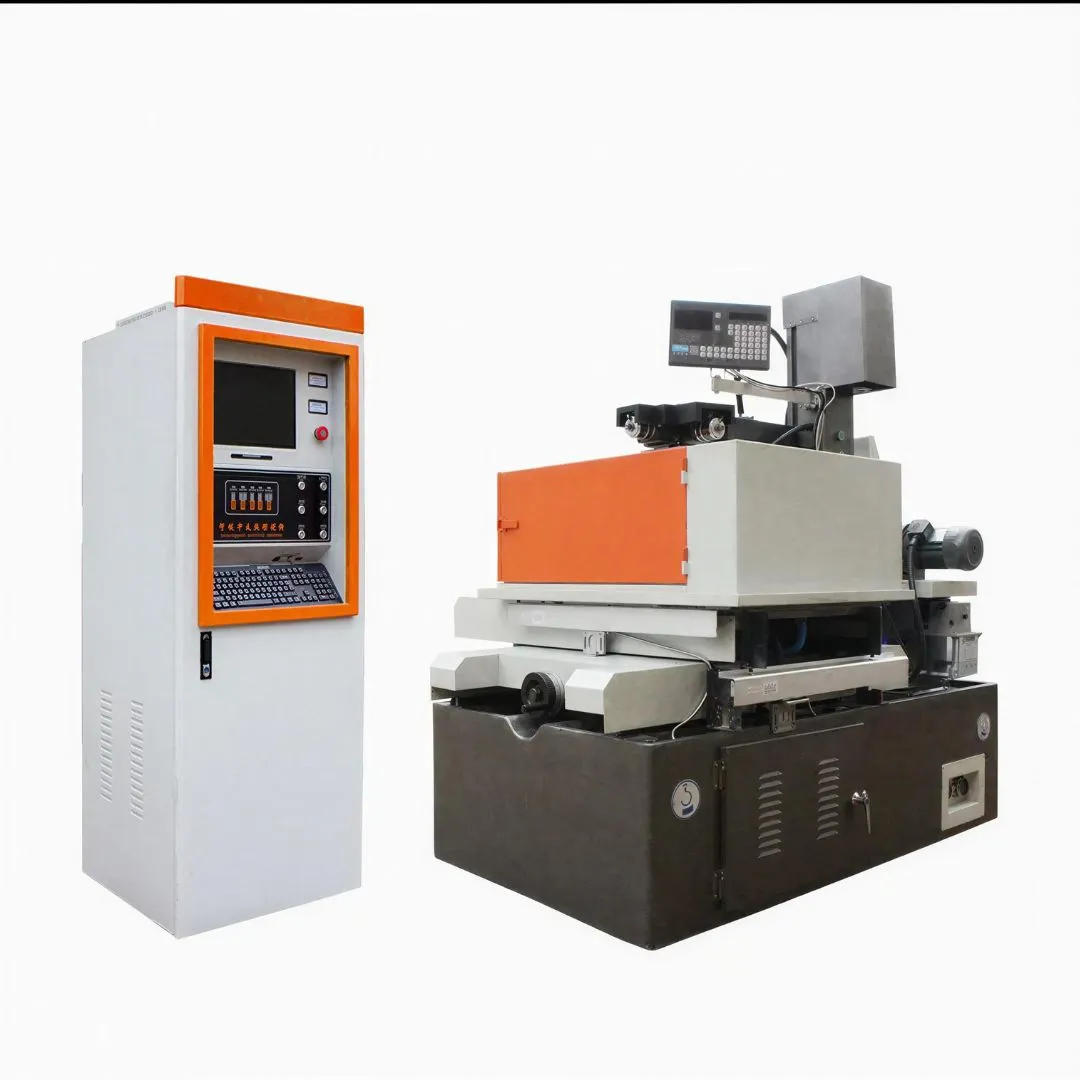

- Gabinete de controle
- Monitor
- Mouse e teclado
- Host de software / CPU
- Tanque de água
- Bomba de água e cabo de alimentação
- Tubo de alimentação de refrigerante
- Cabo de alimentação
- Roda de arame apertado
- Manivela
- Fixação (2 unidades)
- Dispositivo de correção vertical com fio de molibdênio
- Base de nivelamento / pedestal (4 unidades)
- Carretel de fio de molibdênio
- Pote de refrigerante
Garantia
Garantia de 1 ano para peças e componentes.
Entrega
Atendimento e entrega em todo o Brasil, com acompanhamento da New Way do fechamento do pedido até a chegada da máquina.
Instalação
Instalação realizada pela New Way como parte do processo de colocação da máquina em operação.
Treinamento
Treinamento operacional oferecido pela New Way para a equipe do cliente.
Assistência técnica
Suporte remoto, manutenção pós-venda e fornecimento de peças. Veja detalhes em Assistência Técnica.
